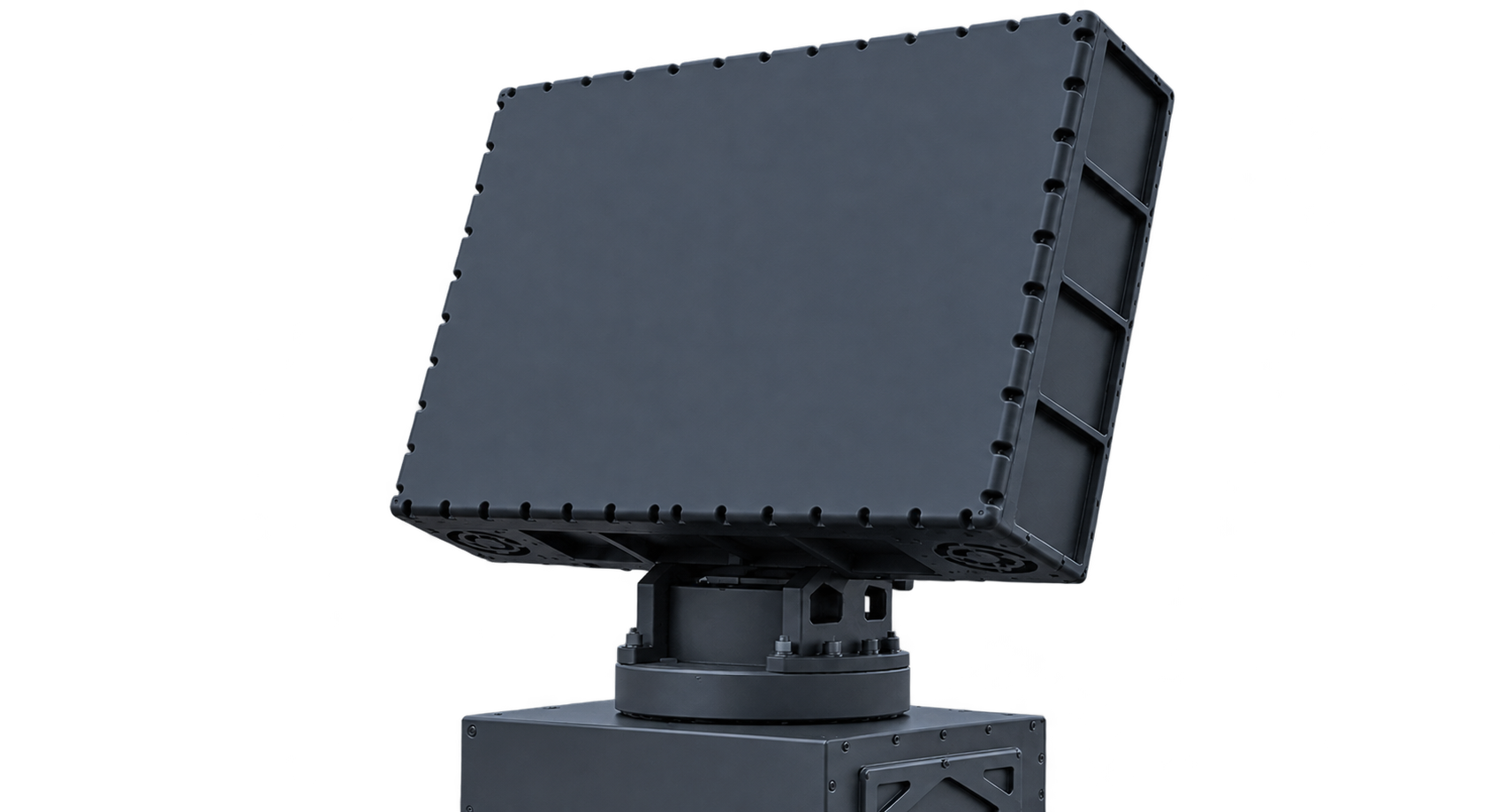

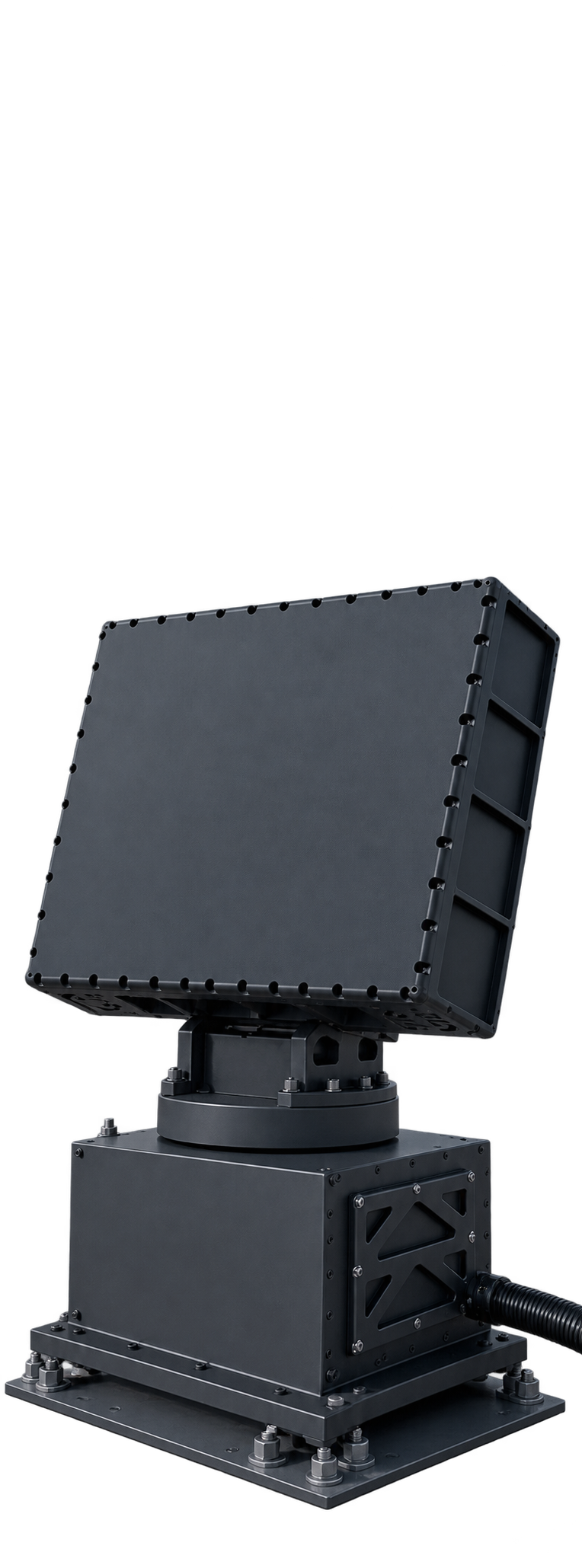

ARA-10V
РАДИОЛОКАЦИОННАЯ СТАНЦИЯ НАБЛЮДЕНИЯ
ARA-10V – радиолокационная станция обнаружения и сопровождения, предназначенная для поиска БПЛА, птиц и других воздушных объектов. Механический обзор по азимуту в сочетании с фазированным сканированием по углу места обеспечивает формирование единой и непрерывной картины воздушной обстановки.
Обнаруживает малые цели: малоразмерный БПЛА с ЭПР 0,01 м² (DJI Mavic 3) – на дальности от 10 км, человека – от 14 км, автомобиль и вертолет (ЭПР 2 м²) – от 20 км. Малая масса и компактные габариты упрощают развертывание; исходная спецификация также указывает возможность работы в движении.
Назначение
Обнаружение малых воздушных целей и формирование целостной картины воздушной обстановки. Один пост дает круговой сектор: обзор 360° по азимуту исключает направления, не перекрытые средством обнаружения; верхняя граница зоны обзора по высоте – 3 км при секторе 30° по углу места. Цель с ЭПР 2 м², идущая с максимальной радиальной скоростью 80 м/с, проходит 20 км примерно за 4 минуты – это запас по времени для реагирования.
Применение
- аэропорты;
- морские порты;
- нефтяные месторождения;
- атомные электростанции.
Размещение
- стационарно – для постоянного рубежа наблюдения;
- на транспорте – мобильный контур контроля и работа в движении;
- на штативе – быстрая выносная позиция.
Отличительные особенности
- Круговой обзор 360° по азимуту и 30° по углу места, высота до 3 км, обновление обстановки каждые 4 секунды.
- Сопровождение не менее 500 трасс одновременно, диапазон скоростей целей 1–80 м/с.
- Точность, нужная для траекторного анализа: погрешность по дальности не более 10 м, по азимуту и углу места – не более 0,3°.
- Помехоустойчивость: эффективное подавление помех, засветок и клаттера.
- Траектории: наглядное отображение движения целей.
- Цифровые карты: загрузка карт для привязки обстановки к местности.
- Диагностика: встроенный контроль состояния системы.
- Ethernet: стандартный интерфейс передачи данных.
Технические характеристики
Радарные параметры
| Параметр | Значение |
| Рабочий диапазон | Ku-диапазон |
| Тип радара | импульсно-доплеровский |
| Сканирование | механическое по азимуту + фазированное по углу места |
| Зона обзора | 360° по азимуту / 30° по углу места / высота до 3 км |
| Период обновления данных | 4 с |
| Скорость целей | 1–80 м/с |
| Количество сопровождаемых трасс | ≥ 500 |
| Погрешность по дальности | ≤ 10 м |
| Погрешность по азимуту / углу места | ≤ 0,3° |
| Дальность обнаружения: малоразмерный БПЛА (ЭПР 0,01 м², DJI Mavic 3) | ≥ 10 км |
| Дальность обнаружения: человек | ≥ 14 км |
| Дальность обнаружения: автомобиль, вертолет (ЭПР 2 м²) | ≥ 20 км |
Эксплуатационные параметры
| Параметр | Значение |
| Интерфейс | Ethernet |
| Питание | AC 220 В / 50 Гц |
| Мощность | 2300 Вт |
| Установка | стационарно / на транспорте / на штативе |
| Габариты | 710 × 380 × 840 мм |
| Масса | ≤ 115 кг |
Дальности в исходной спецификации привязаны к типу и ЭПР цели; при планировании размещения их следует рассматривать вместе с местностью и условиями эксплуатации.
