Мобильный наблюдательный комплекс Зритель 2.0
Программно-аппаратный комплекс Зритель 2.0 предназначен для удаленного проводного управления мобильными наблюдательными комплексами, построенными на базе опорно-поворотных устройств и многофункциональных бинокуляров Amarant, Aconit. Зритель 2.0 благодаря оптоволоконному кабелю HDMI позволяет на расстоянии до 200 метров управлять положением опорно-поворотного устройства в вертикальной и горизонтальной плоскостях, и управлять всем функционалом установленного на поворотное устройство бинокуляра, просматривать на встроенном мониторе изображение с бинокуляра. А так же подключать дополнительные источники вывода изображения по HDMI.
ФУНКЦИОНАЛ И КОМПЛЕКТАЦИЯ
- Удаленное управления комплексом на расстоянии от 50 до 200 м
- Удаленное управление всеми функциями бинокуляра, переключением между каналами тепловизионного прибора, цифровой цветной камеры, ночной цифровой камеры, лазерного дальномера, модуль определения координат, зум, фото-видео фиксация, и др. функционалом бинокуляра
- Движение в автоматическом режиме по заданным оператором сценариям и точкам, в заданной зоне патрулирования
- Отображение положения программно-аппаратного комплекса на карте (при условии получения GPS координат бинокуляром)
- Интегрированы цифровые карты местности в портативный компьютер, с отображение координат мобильного наблюдательного комплекса

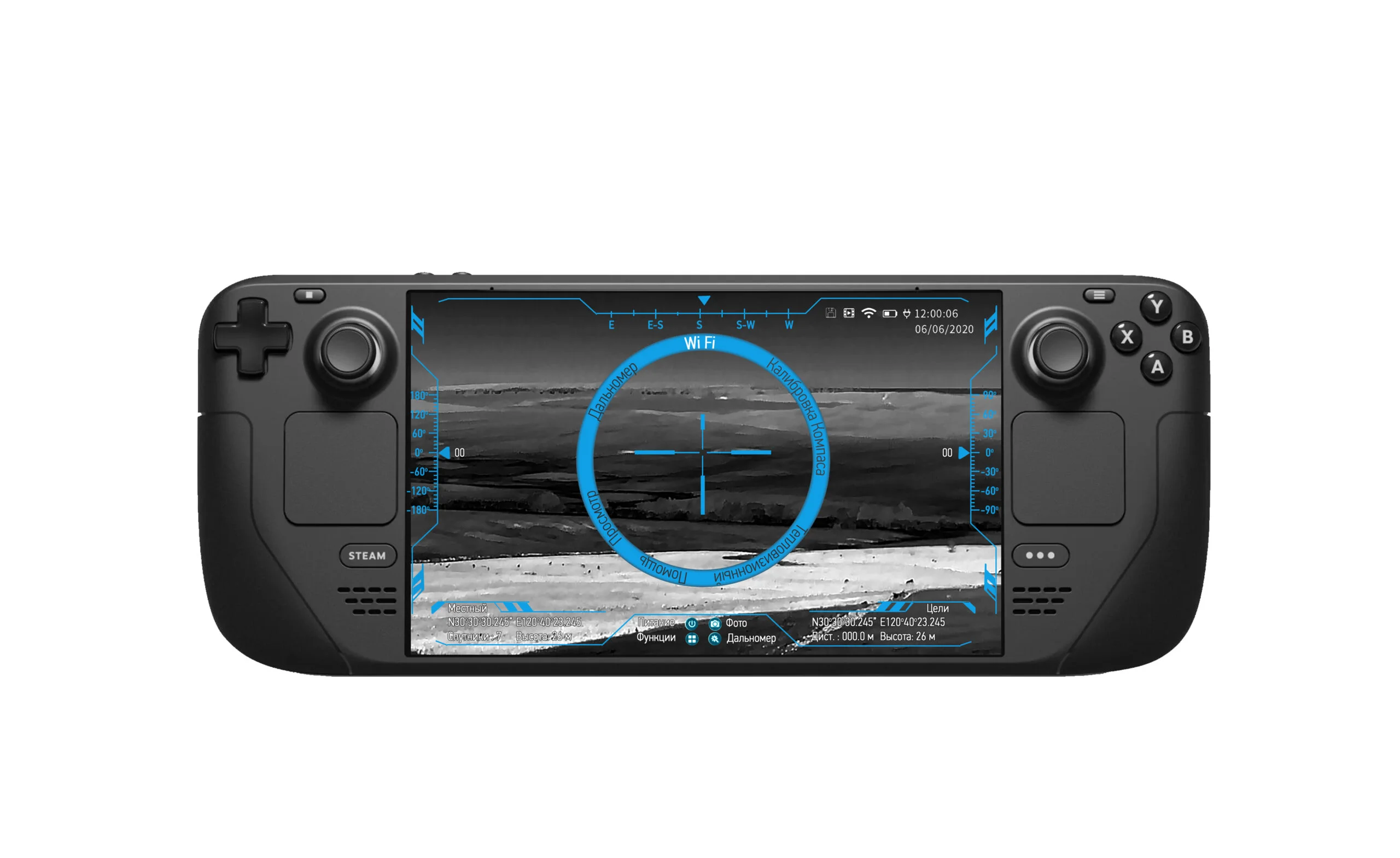

- Трансляция изображения с бинокуляра на экран портативного компьютера, а также возможность подключения по HDMI любого другого средства видео отображения с разрешением от 1280×1024
- Просмотр фото-видео материала на дисплее портативного компьютера
- Конструктивное исполнение комплекса обеспечивает возможность быстрого развертывания комплекса и возможность работы изделия более 20 часов в любых погодных условиях

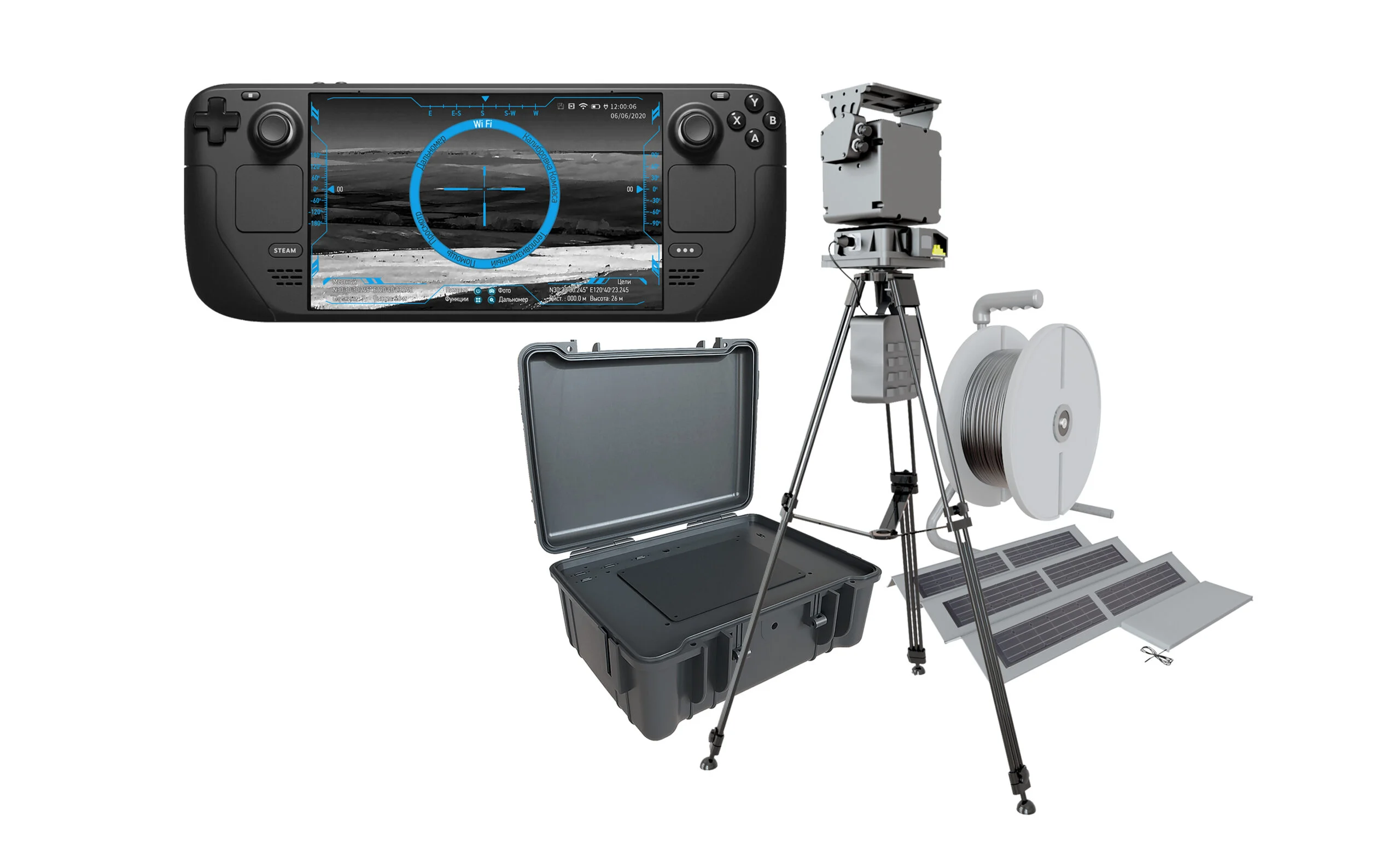

- Высокопроизводительный портативный компьютер
- Бинокуляр Amarant / Aconit
- Опорно-поворотное устройство (ОПУ)
- Оптоволоконный кабель HDMI 100м (2 комплекта)
- Функциональный кабель подключения
- Переходник HDMI
- Батарея для питания ОПУ

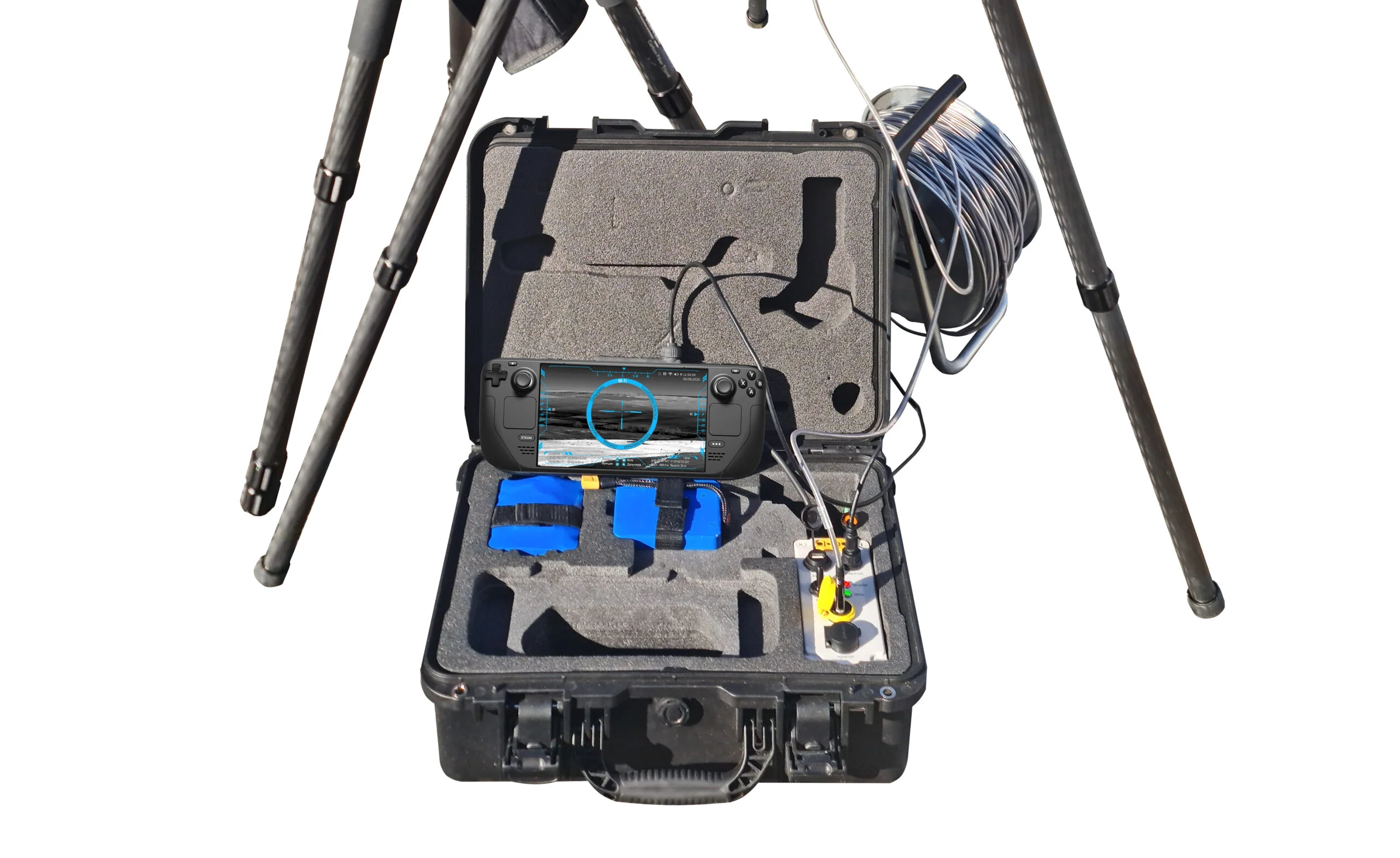

- Чемодан / рюкзак*
- Штатив – трипод
- Зарядное устройство для АКБ
- Элемент солнечного питания
Отличительные особенности
- Использование оптоволоконного HDMI кабеля для передачи на дистанцию до 200 м управляющих команд и изображения, что существенно облегчает вес комплекса и скорость развертывания
- Возможность подключения к широкой номенклатуре зарядных устройств и источников питания (12 – 40, 220 В), таких как авто, грузовая техника, спец техника, солнечные панели

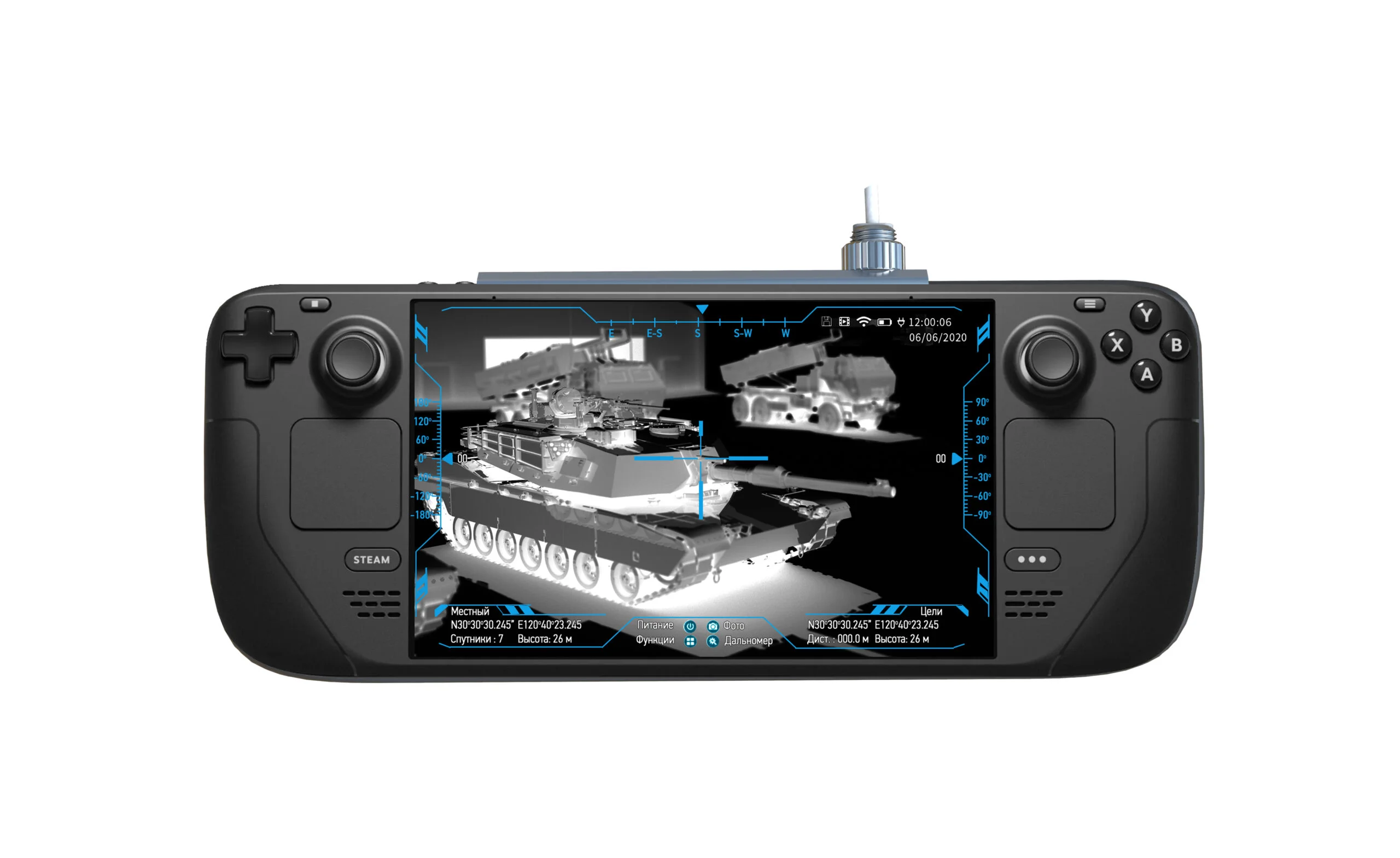

- Возможность обнаружения и распознавание целей с помощью, встроенной нейросети, таких объектов как — человек, транспортное средство, спецтехника с дальнейшим автоматическим сопровождением цели и определение её координат на местности в режиме реального времени.
- Интеграция в единое информационное пространство системы поддержки принятия решения «ЛИС» и широкополосной системы «МАКВИЛ»
- Сохранение и передача меток целей в формате для использования в программе Alpine Quest
- Отображение меток целей на карте и на видеоизображении в режиме наблюдения
- Отображение важной информации о метках цели (компас, азимут, дальность до цели, угол наклона) на цифровой карте местности.
- Регулируемая скорость вращения опорно-поворотного устройства от 0,01º до 15 º наклона и 0,01 º до 30 º панорамы при 360 º обзоре обеспечивает высокоточное наведение на дальние цели и позиционированием их
- Дублированная система записи фото-видео материала на портативный компьютер и на прибор наблюдения с возможностью переноса на любой USB носитель
Технические характеристики
| ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО | |
| Тип движения | панорамный |
| Скорость движения по вертикали, в сек | 0.01 – 15° |
| Скорость движения по горизонтали, в сек | 0.01 – 30° |
| Входное напряжение | Постоянный ток, 24 В |
| Питание | 12-40 В |
| Потребляемая мощность, Вт | 20 |
| Размер ОПУ (ДхШхГ), мм | 141х110х199 |
| Температура хранения, °С | `-40…+70 |
| Влажность, % | 90±3 |
| Длина кабеля HDMI,м | до 200 |
| Максимальная полезная нагрузка, кг | 3,5 |
| Угол поворота по вертикали | `-90…+90° |
| Угол поворота по горизонтали | до 360° |
| Общее время работы, ч | 20 |
| Зарядка | •автомобиль •грузовой транспорт •боевая техника •солнечные панели |
| Вес, г | 3500 |
| Класс защиты | IP66 |
| Температура эксплуатации, °С | `-25…+65 |
| Размер чемодана (ДхШхГ), мм | 520х430х240 |
| ПОРТАТИВНЫЙ КОМПЬЮТЕР | |
| Хранилище, Гбайт | 64, NVMe SSD Steam Deck |
| Тип экрана | HDR OLED |
| Частота обновления экрана, Гц | До 90 |
| Управление основными функциями бинокуляра |
да |
| Управление фото-видеорегистрация | да |
| Подключение питания | Type-C |
| Питание, В | `12-40 |
| Общее время работы, ч | 20 |
| Размер портативного компьютера (ДхШхГ), мм |
298х117х49 |
| Размер чемодана (ДхШхГ), мм | 420х330х175 |
| Разрешение экрана, пкс | 1280х800, RGB |
| Размер экрана | Диагональ 7,4’’ |
| Время отклика экрана, мс | < 0,1 |
| Управление дальномером | Да |
| Длина кабеля управления, м | 50 — 300 |
| Батарея, Вт/ч | 50 |
| Внешнее подключение экрана |
HDMI 1280×1024, Возможность подключения видеоустройств с выводом изображения в разрешения 1920х1080 |
| Операционная система | Arch Linux |
| Вес, г | 640 |
