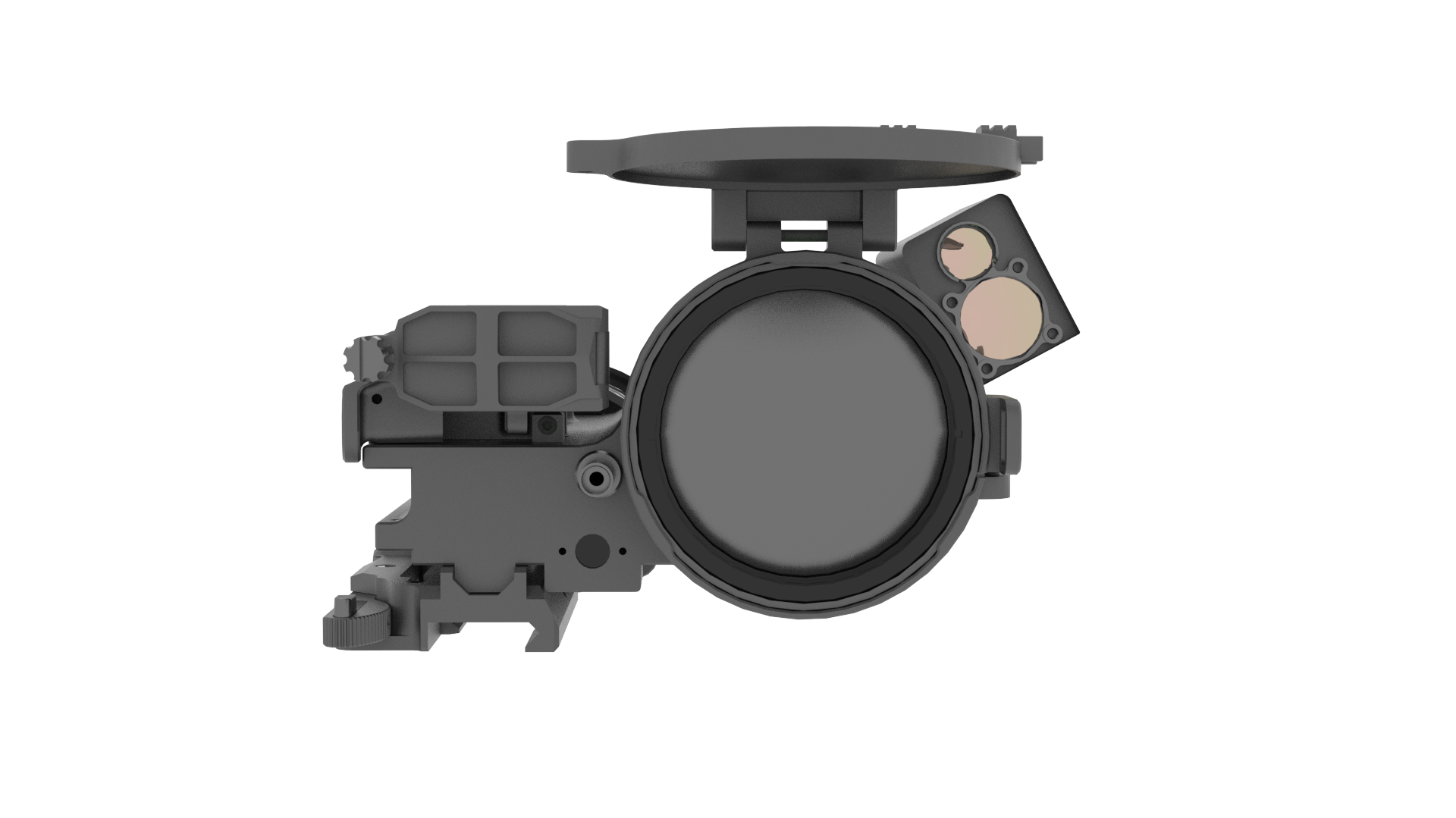

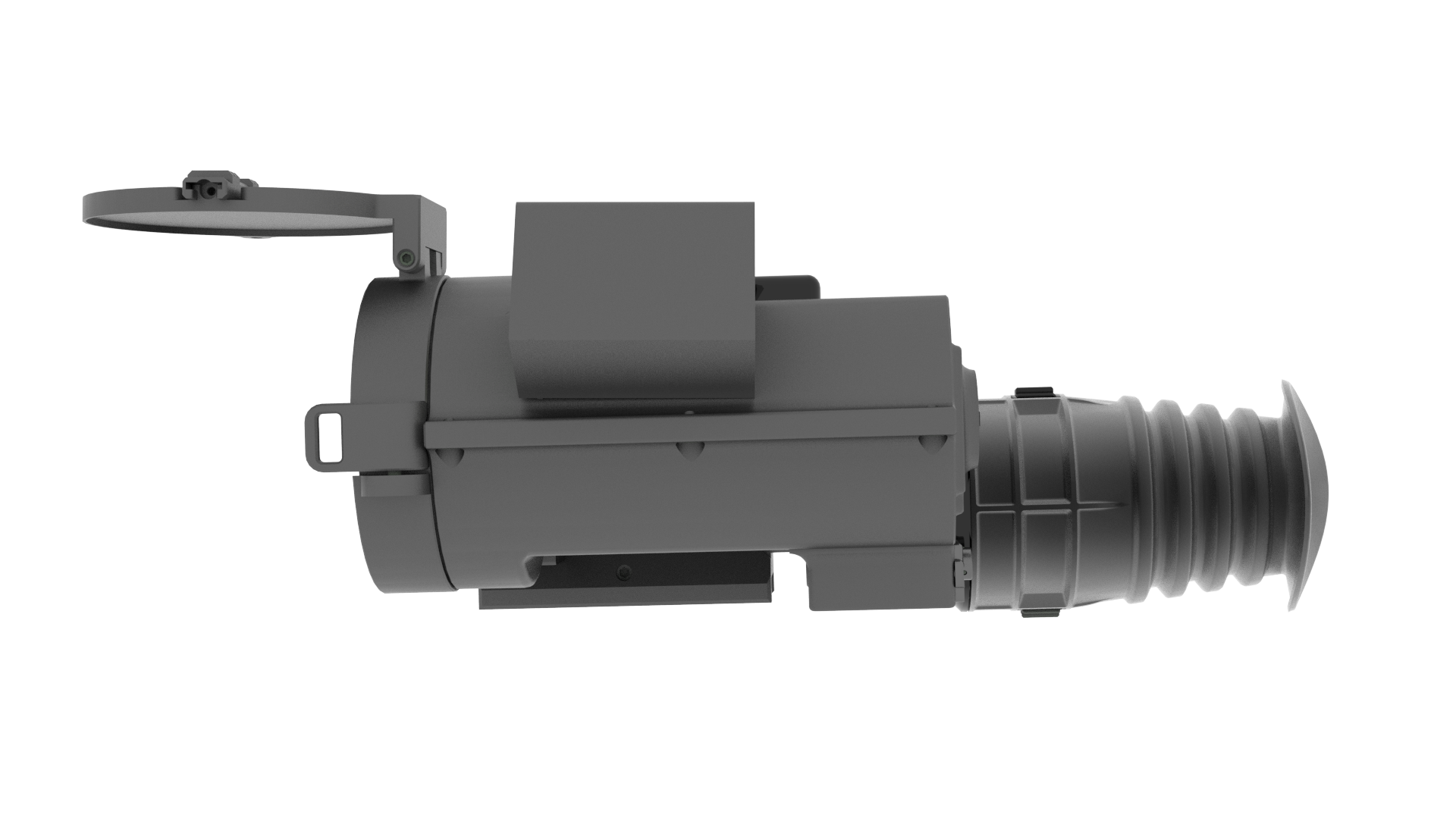

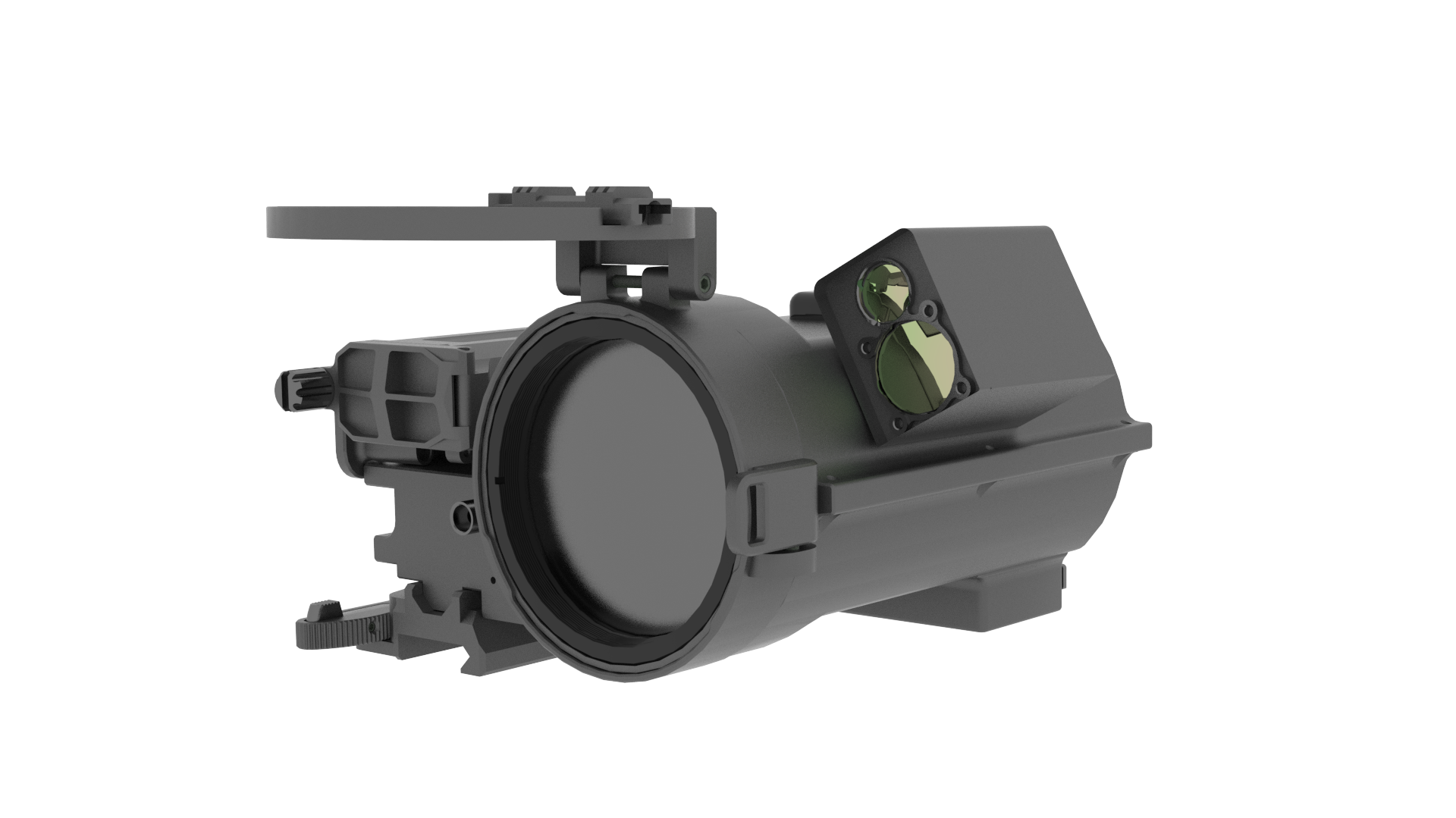

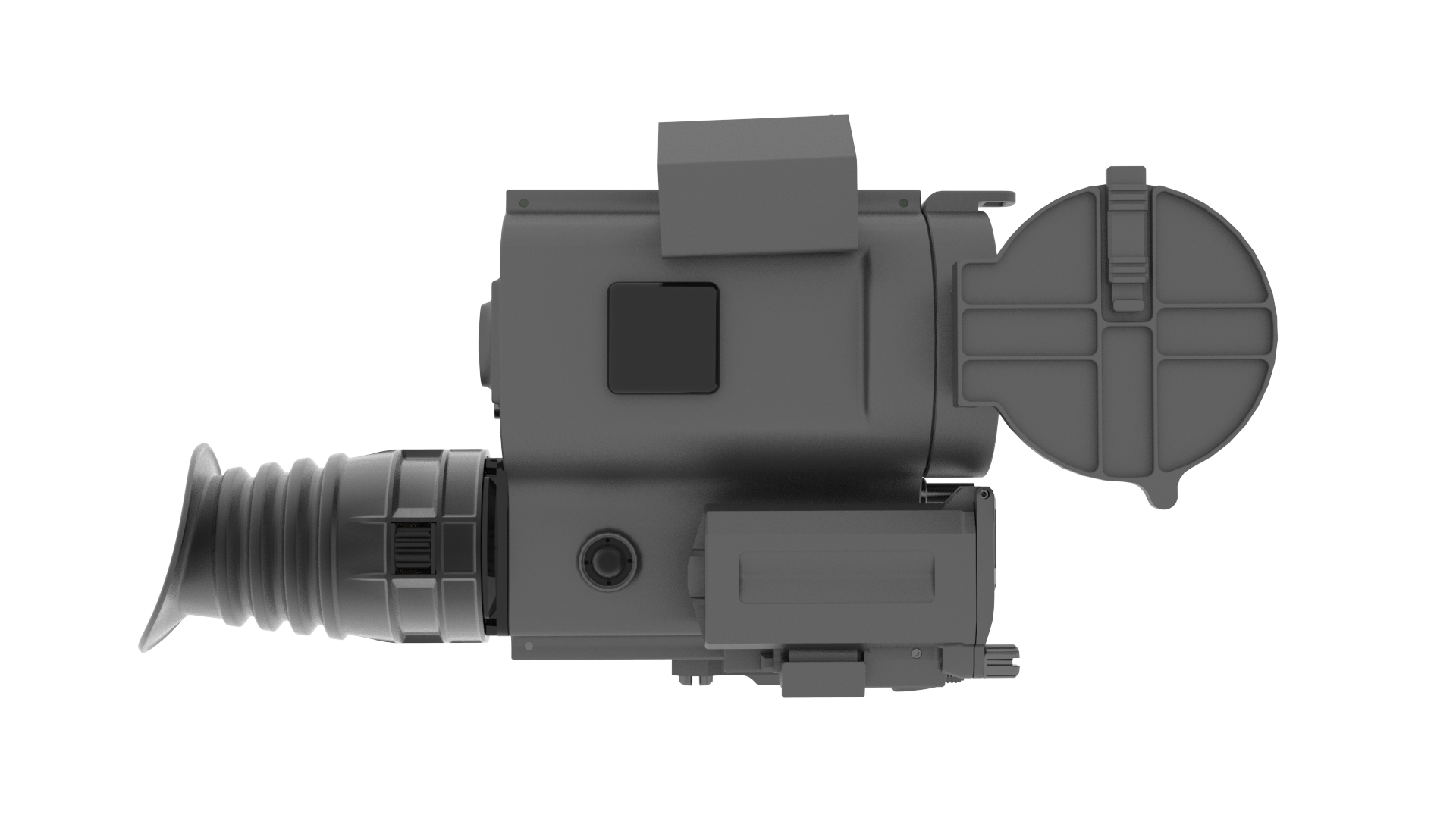

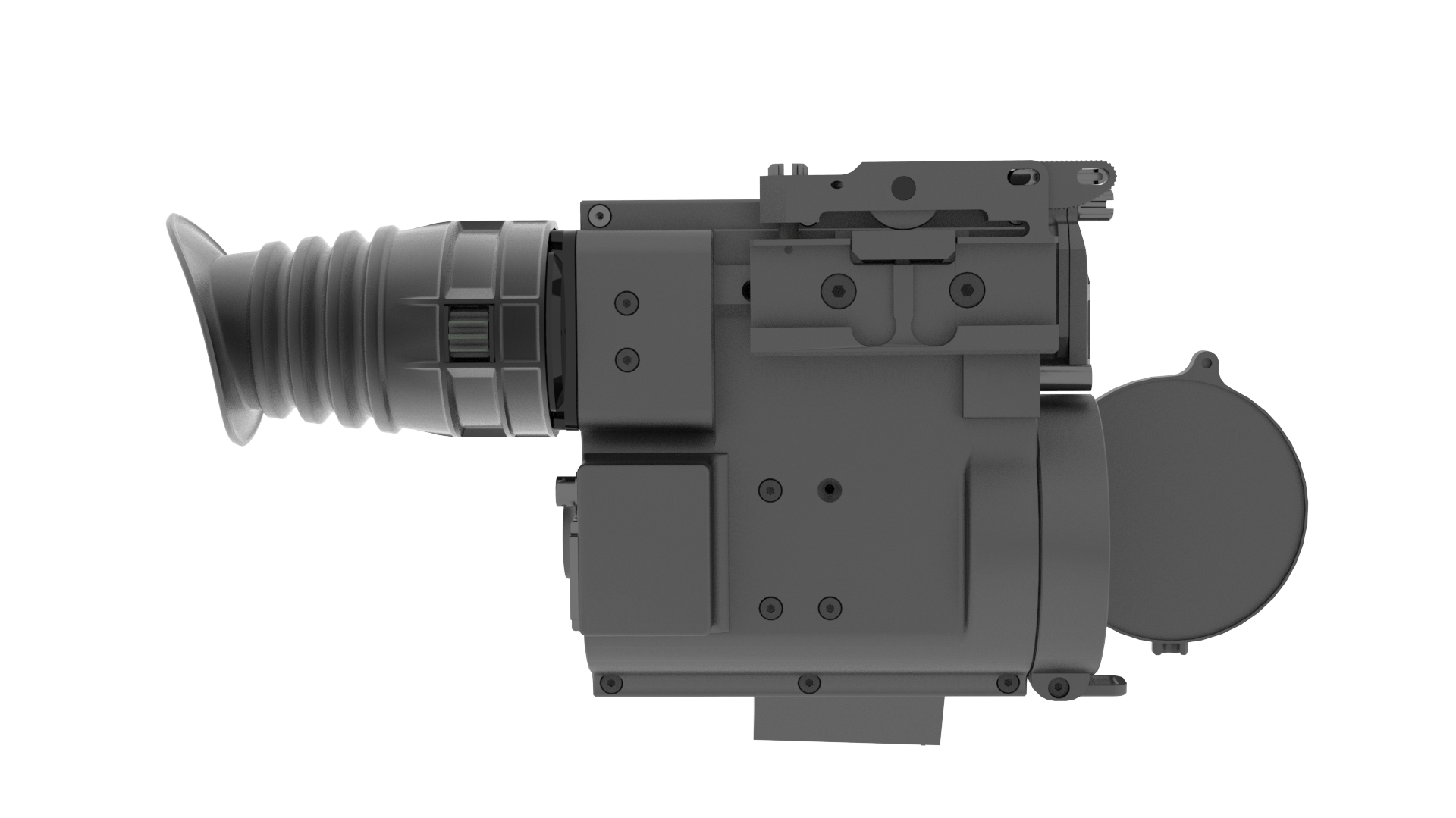

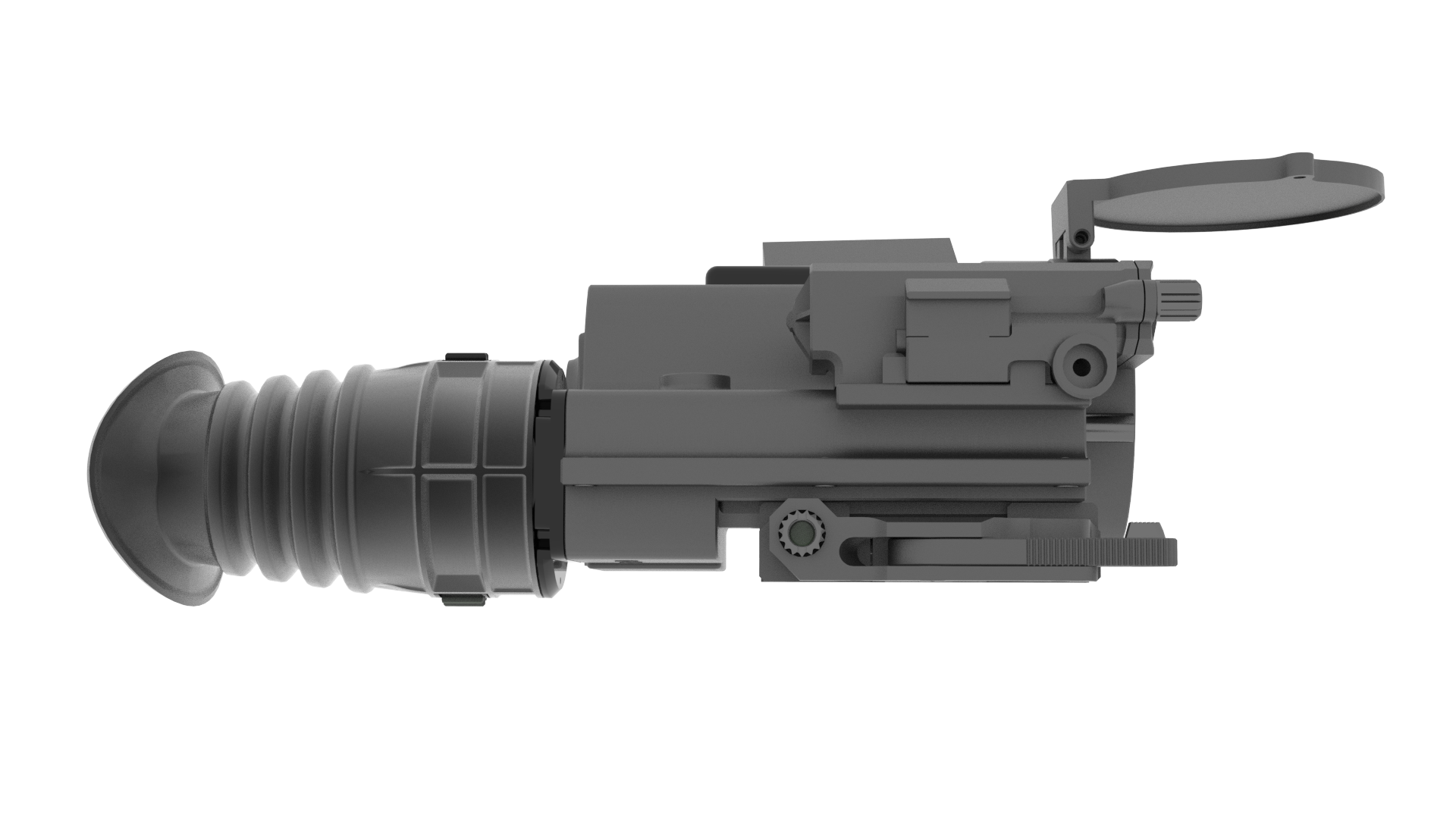

ШЕР-ХАН
ТЕПЛОВИЗИОННЫЙ ПРИЦЕЛЬНЫЙ КОМПЛЕКС
ШЕР-ХАН – тепловизионный прицельный комплекс для независимого применения и встраивания в различные комплексы наблюдения. В отличие от стандартных прицельных систем прибор несет расширенный функционал: дальномер, автобаллистический вычислитель, датчики углов и азимута, автоматическую видеозапись и вывод изображения наружу.
Тепловизионный канал 1280 × 1024 в диапазоне 8–14 мкм работает круглосуточно и не зависит от освещенности; девятнадцать режимов палитр подбираются под фон и характер цели. Прибор снимается со станка и работает автономно 12 часов – это отдельное средство наблюдения, а не только часть комплекса.
Назначение
Прицел применяется и отдельно, и в составе комплекса: он спроектирован под интеграцию в чужие системы наблюдения, а не только под свой станок. Прибор сам измеряет дальность до цели (до 5000 м), считает баллистическую поправку, определяет углы наклона, завала и азимут, ведет автоматическую видеозапись и передает изображение на очки стрелка.
Сценарии применения
- канал наводчика в боевом модуле – идентификация цели перед применением оружия: наводчик опознает цель через прицел, совмещенный с оружием;
- носимое применение – прибор снимается со станка и работает от собственных элементов питания как самостоятельное средство наблюдения;
- в чужом комплексе наблюдения – прицел встраивается в существующую систему заказчика и отдает в нее изображение, дальность и углы;
- наблюдение и разведка – дальномер, азимут и автоматическая видеозапись дают готовые данные для доклада, а не только картинку.
Три рубежа для цели размером 2,2 м
- обнаружение ~5000 м – цель видна как тепловой объект: есть контакт, класс не определен;
- распознавание ~1250 м – определяется класс цели: человек, техника, летательный аппарат;
- идентификация ~780 м – цель опознается до типа, рубеж принятия решения о применении оружия.
Особенности
Отличительные особенности
- Открытая архитектура: прибор отдает наружу не только картинку, но и измеренные величины – видео, дальность, баллистическую поправку, углы наклона и завала, азимут, записи видеофиксации. Что с ними делать, решает система заказчика.
- Принимает извне целеуказание и метку цели, баллистический профиль и поправки, настройки палитр и режимов, единое время контура.
- Два канала выдачи – проводной USB Type-C и Wi-Fi: потребитель выбирает канал под свою схему размещения.
- Без привязки к производителю: описание интерфейса передается вместе с изделием, подключение заказчик выполняет самостоятельно.
- Дальномер 1550 нм до 5000 м, результат идет в баллистический вычислитель.
- 19 режимов палитр (монохром и цвет), цифровое увеличение 1×–4×, автоматическая калибровка матрицы без участия оператора – картинка не «плывет» при смене температуры.
- Трансляция на очки стрелка с задержкой менее 50 мс: голова поднята, переход от поиска к сопровождению быстрее; проводное подключение – нет радиоканала, который можно подавить или перехватить.
Характеристики
Технические характеристики
Оптическая система и тепловизионный модуль
| Параметр | Значение |
| Фокусное расстояние объектива | 55 мм |
| Поле зрения | 16 × 12,8° |
| Цифровое увеличение | 1×–4× |
| Минимальная цена клика | 2,18 см на 100 м |
| Обнаружение цели 2,2 м | ~5000 м |
| Распознавание цели 2,2 м | ~1250 м |
| Идентификация цели 2,2 м | ~780 м |
| Тип матрицы | неохлаждаемый болометр |
| Разрешение | 1280 × 1024 |
| Размер пикселя | 12 мкм |
| Чувствительность матрицы | < 40 мК |
| Частота обновления кадров | 30 Гц |
| Спектральный диапазон | 8–14 мкм |
| Палитры | 19 режимов, монохром и цвет |
| Калибровка матрицы | автоматическая |
Дисплей, дальномер, интерфейсы, питание, корпус
| Параметр | Значение |
| Дисплей | OLED, 1280 × 1024 |
| Удаление выходного зрачка | 35 мм |
| Диоптрийная настройка | от −5 до +5 дптр |
| Дальномер: длина волны | 1550 нм |
| Дальномер: максимальная дальность действия | 5000 м |
| Интерфейсы | USB Type-C, Wi-Fi |
| Время включения прибора | 10 с |
| Время автономной работы | 12 ч при 0 °C |
| Элементы питания | 2 × 18650 |
| Вход внешнего питания | есть, 5 ± 0,3 В |
| Диапазон рабочих температур | −40 … +55 °C |
| Габаритные размеры | 240 × 131 × 81 мм |
| Масса без съемного аккумуляторного блока | 1000 г |
Очки дополненной реальности
| Параметр | Значение |
| Тип устройства | AR-очки |
| Тип дисплея | Micro-OLED |
| Разрешение на каждый глаз | 1920 × 1200 |
| Поле зрения | 50° |
| Частота обновления | до 120 Гц |
| Яркость | до 600 нит |
| Контрастность | 100 000:1 |
| Диоптрийная коррекция | от 0 до −6,00 D |
| Датчики | IMU |
| Подключение | USB Type-C |
| Задержка изображения | < 50 мс |
| Масса | ≈ 75 г |
Уточняется при заказе: степень защиты корпуса, ударостойкость при выстреле и допустимый калибр, точность и частота измерений дальномера, класс лазерной безопасности, тип посадочного крепления, наработка на отказ. Дальности приведены для одной цели размером 2,2 м; при другом размере меняются все три числа. Конкретное исполнение очков согласуется при поставке.
