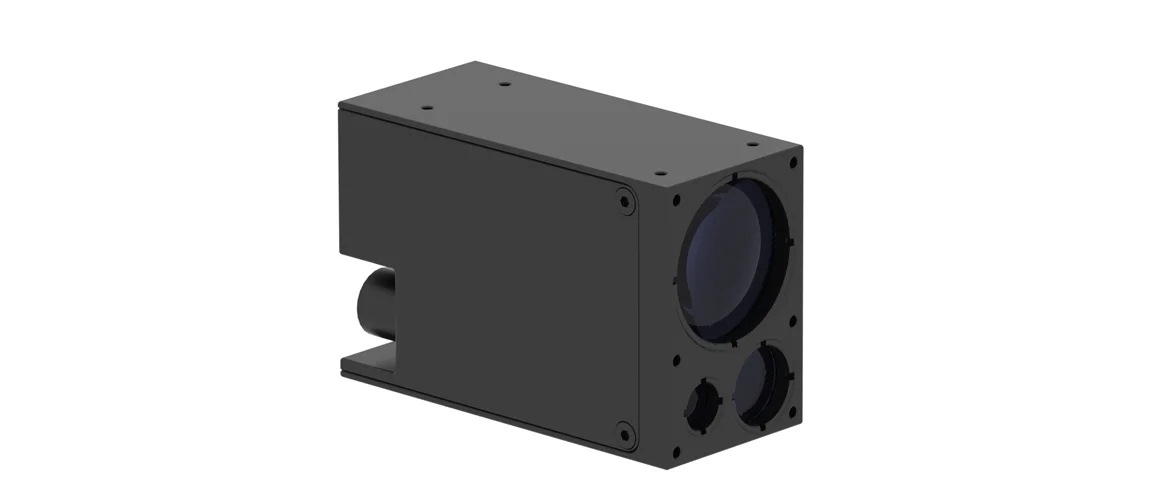

LRF905OEM LR / LRF1550OEM LR
ЛАЗЕРНЫЙ ДАЛЬНОМЕРНЫЙ МОДУЛЬ
LRF905OEM LR / LRF1550OEM LR – миниатюрный лазерный дальномерный модуль для системной интеграции в портативные и стационарные устройства, где требуется измерять дистанцию с высокой точностью. Выпускается в двух исполнениях по длине волны лазера: 905 нм и 1550 нм.
Модуль специально разработан для жестких условий эксплуатации и смонтирован на прочном алюминиевом шасси. Использует инновационный метод корреляционного приема с линейным предсказанием – он обеспечивает максимальное отношение сигнал/шум и точность определения дистанции.
Назначение
Встраиваемый дальномер большой дальности для разработчиков и интеграторов: модуль подключается к электронике устройства по интерфейсу CMOS и выдает измеренную дистанцию до цели. Встроенный красный лазерный целеуказатель позволяет визуально обозначить точку измерения.
Применение
- БПЛА;
- портативные устройства наблюдения;
- системы безопасности;
- высокоселективное измерение дистанции;
- ориентация модуля в пространстве – азимут, угол наклона, угол места цели;
- системы управления огнем;
- системы определения местоположения цели;
- оптоэлектронные системы.
Отличительные особенности
- Корреляционный прием с линейным предсказанием: максимальное отношение сигнал/шум и точность измерения 1 м.
- Типичная дистанция более 5000 м, максимальная – 9600 м с уголковым отражателем.
- Два исполнения по длине волны: 905 нм и 1550 нм.
- Встроенный лазерный целеуказатель 650 нм (красный).
- Выбор цели: первая, последняя или все цели в луче; программируемое время измерения от 0,1 до 3 с.
- Низкое энергопотребление: менее 3 Вт при измерении, менее 2 мкВт в выключенном состоянии; питание 4,0–11,0 В.
- Прочное алюминиевое шасси, ударная нагрузка 1500 g, рабочие температуры от −40 до +75 °C.
- Миниатюрные габариты 63,3 × 41 × 28,6 мм и вес 92 г.
Технические характеристики
Измеряемые параметры, передатчик, целеуказатель
| Параметр | Значение |
| Типичная дистанция* | > 5000 м |
| Максимальная дистанция** | 9600 м |
| Точность измерения | 1 м |
| Время измерения (программируется) | 0,1 … 3 с |
| Выбор цели (первая, последняя, все цели) | да |
| Тип передатчика | лазерный диод |
| Длина волны | 905 нм (LRF905OEM LR) / 1550 нм (LRF1550OEM LR) |
| Дивергенция луча | < 1 мрад |
| Классификация лазера | Class 3R |
| Лазерный целеуказатель | лазерный диод, 650 нм (красный) |
Интерфейс, питание, условия эксплуатации, механика
| Параметр | Значение |
| Интерфейс | CMOS 3,3 В |
| Напряжение питания | 4,0 … 11,0 В |
| Мощность потребления в режиме измерения | < 3 Вт |
| Мощность потребления в выключенном состоянии | < 2 мкВт |
| Диапазон рабочих температур | −40 °C … +75 °C |
| Ударная нагрузка | 1500 g, 1 мс |
| Габариты | 63,3 × 41 × 28,6 мм |
| Вес | 92 г |
Получить консультацию
Специалист расскажет о характеристиках, комплектациях и сроках поставки.
