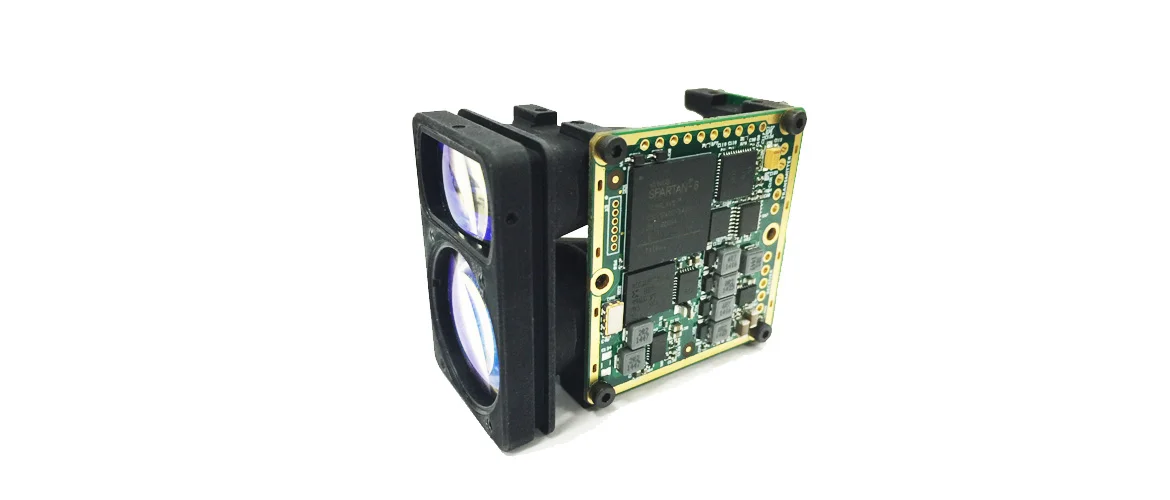

LRF905
ЛАЗЕРНЫЙ ДАЛЬНОМЕРНЫЙ МОДУЛЬ
LRF905 – миниатюрный лазерный дальномерный модуль для системной интеграции в портативные и стационарные устройства, где требуется измерять дистанцию с высокой точностью.
Модуль специально разработан для жестких условий эксплуатации и смонтирован на прочном алюминиевом шасси. Использует инновационный метод корреляционного приема с линейным предсказанием – он обеспечивает максимальное отношение сигнал/шум и точность определения дистанции.
Назначение
Встраиваемый дальномер для разработчиков и интеграторов: модуль подключается к электронике устройства по интерфейсу CMOS и выдает измеренную дистанцию до цели. Применяется там, где нужен компактный, легкий и точный дальномер в составе готового изделия.
Применение
- БПЛА;
- портативные устройства наблюдения;
- системы безопасности.
Отличительные особенности
- Корреляционный прием с линейным предсказанием: максимальное отношение сигнал/шум и точность измерения дистанции менее 1 м.
- Типичная дистанция более 1500 м, максимальная – 5000 м с уголковым отражателем.
- Выбор цели: первая, последняя или все цели в луче.
- Программируемое время измерения от 0,1 до 1 с.
- Лазерный диод 905 нм, безопасный для глаз – класс 1.
- Низкое энергопотребление: менее 2 Вт при измерении, менее 2 мкВт в выключенном состоянии; питание 3,0–5,5 В.
- Прочное алюминиевое шасси, ударная нагрузка 1500 g, рабочие температуры от −40 до +75 °C.
- Миниатюрные габариты 60,6 × 42,5 × 28 мм и вес 92 г.
Технические характеристики
Измеряемые параметры и передатчик
| Параметр | Значение |
| Типичная дистанция* | > 1500 м |
| Максимальная дистанция** | 5000 м |
| Точность измерения | < 1 м |
| Время измерения (программируется) | 0,1 … 1 с |
| Выбор цели (первая, последняя, все цели) | да |
| Тип передатчика | лазерный диод |
| Длина волны | 905 нм |
| Дивергенция луча | 0,8 мрад |
| Классификация лазера | Eyesafe class 1 |
Интерфейс, питание, условия эксплуатации, механика
| Параметр | Значение |
| Интерфейс | CMOS 3,3 В |
| Напряжение питания | 3,0 … 5,5 В |
| Мощность потребления в режиме измерения | < 2 Вт |
| Мощность потребления в выключенном состоянии | < 2 мкВт |
| Диапазон рабочих температур | −40 °C … +75 °C |
| Ударная нагрузка | 1500 g, 1 мс |
| Габариты | 60,6 × 42,5 × 28 мм |
| Вес | 92 г |
